Ultra Compact IQ Modulator Bias Controller Automatic Bias Controller
විශේෂාංගය
•IQ මොඩියුලේටර් සඳහා පක්ෂග්රාහී තුනක් සපයයි මොඩියුලේෂන් ආකෘතිය ස්වාධීන:
•QPSK, QAM, OFDM, SSB සත්‍යාපනය කරන ලදී
•ප්ලග් සහ වාදනය:
අතින් ක්‍රමාංකනය අවශ්‍ය නොවේ සියල්ල ස්වයංක්‍රීයයි
•I, Q ආයුධ: උච්ච සහ ශුන්‍ය මාතයන් පාලනය කිරීම ඉහළ වඳවීමේ අනුපාතය: 50dB max1
•P හස්තය: Q+ සහ Q- මාදිලියේ පාලනය නිරවද්‍යතාවය: ± 2◦
•අඩු පැතිකඩ: 40mm(W) × 28mm(D) × 8mm(H)
•ඉහළ ස්ථාවරත්වය: සම්පුර්ණයෙන්ම ඩිජිටල් ක්‍රියාත්මක කිරීම භාවිතා කිරීමට පහසුය:
• UART2 හරහා කුඩා ජම්පර් නම්‍යශීලී OEM මෙහෙයුම් සමඟ අතින් ක්‍රියා කිරීම
පක්ෂග්රාහී වෝල්ටීයතාව සැපයීමට ක්‍රම දෙකක්: a.ස්වයංක්‍රීය පක්ෂග්රාහී පාලනය b.පරිශීලක නිර්වචනය කරන ලද පක්ෂග්රාහී වෝල්ටීයතාවය
යෙදුම
•LiNbO3 සහ අනෙකුත් IQmodulators
QPSK, QAM, OFDM, SSB සහ යනාදිය
• සහසම්බන්ධ සම්ප්රේෂණය
කාර්ය සාධනය

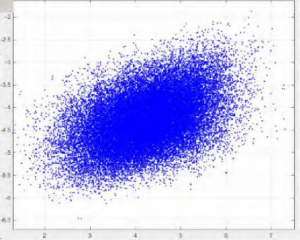

රූපය 1. තාරකා මණ්ඩලය (පාලකය නොමැතිව)
රූපය 2. QPSK තාරකා මණ්ඩලය (පාලකය සමඟ

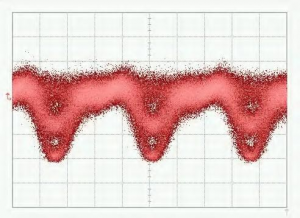

රූපය 3. QPSK-ඇස් රටාව
රූපය 5. 16-QAM තාරකා මණ්ඩල රටාව
රූපය 4. QPSK වර්ණාවලිය
රූපය 6. 16-QAM වර්ණාවලිය
පිරිවිතර
| පරාමිතිය | අවම | ටයිප් කරන්න | උපරිම | ඒකකය |
| කාර්ය සාධනය පාලනය කරන්න | ||||
| I, Q ආයුධ පාලනය වේශුන්‍ය (අවම) හෝඋච්ච (උපරිම) ලක්ෂ්යය | ||||
| වඳවීමේ අනුපාතය | MER1 | 50 | dB | |
| P අත පාලනය කර ඇතQ+(හරි චතුරස්රය) හෝප්‍ර-( අත්හැරියා චතුරස්රය) ලක්ෂ්යය | ||||
| Quad හි නිරවද්‍යතාවය | -2 | +2 | උපාධිය2 | |
| ස්ථායීකරණ කාලය | 15 | 20 | 25 | s |
| විදුලි | ||||
| ධනාත්මක බල වෝල්ටීයතාවය | +14.5 | +15 | +15.5 | V |
| ධනාත්මක බල ධාරාව | 20 | 30 | mA | |
| සෘණ බල වෝල්ටීයතාවය | -15.5 | -15 | -14.5 | V |
| සෘණ බල ධාරාව | 8 | 15 | mA | |
| ප්රතිදාන වෝල්ටීයතා පරාසය | -14.5 | +14.5 | V | |
| ඩිතර් විස්තාරය | 1%Vπ | V | ||
| ඔප්ටිකල් | ||||
| දෘශ්‍ය බලය ආදානය කරන්න3 | -30 | -8 | dBm | |
| ආදාන තරංග ආයාමය | 1100 | 1650 | nm | |
1. MER Modulator Extinction Ratio වෙත යොමු කරයි. සාක්ෂාත් කර ගත් වඳවීමේ අනුපාතය සාමාන්‍යයෙන් මොඩියුලේටරයේ දත්ත පත්‍රිකාවේ දක්වා ඇති මොඩියුලේටරයේ වඳවීමේ අනුපාතයයි.
2. ආදාන දෘශ්‍ය බලය තෝරාගත් පක්ෂග්රාහී ලක්ෂ්‍යයේ දෘශ්‍ය බලයට අනුරූප නොවන බව කරුණාවෙන් සලකන්න. පක්ෂග්රාහී වෝල්ටීයතාවය −Vπ සිට +Vπ දක්වා වූ විට මොඩියුලේටරයට පාලකයට අපනයනය කළ හැකි උපරිම දෘශ්‍ය බලය එය සඳහන් කරයි.
පරිශීලක අතුරුමුහුණත
රූපය 5. එකලස් කිරීම
| කණ්ඩායම | මෙහෙයුම | පැහැදිලි කිරීම |
| යළි පිහිටුවන්න | ජම්පරය ඇතුළු කර තත්පර 1 කට පසු පිටතට අදින්න | පාලකය නැවත සකසන්න |
| බලය | පක්ෂග්රාහී පාලකය සඳහා බල ප්‍රභවය | V- බල සැපයුමේ සෘණ ඉලෙක්ට්රෝඩය සම්බන්ධ කරයි |
| V+ බල සැපයුමේ ධනාත්මක ඉලෙක්ට්රෝඩය සම්බන්ධ කරයි | ||
| මධ්යම වරාය බිම ඉලෙක්ට්රෝඩය සමඟ සම්බන්ධ වේ | ||
| ධ්රැවීය1 | PLRI: ජම්පරය ඇතුල් කරන්න හෝ අදින්න | ජම්පර් නැත: ශුන්‍ය මාදිලිය; ජම්පර් සමඟ: උච්ච මාදිලිය |
| PLRQ: ජම්පරය ඇතුල් කරන්න හෝ අදින්න | ජම්පර් නැත: ශුන්‍ය මාදිලිය; ජම්පර් සමඟ: උච්ච මාදිලිය | |
| PLRP: ජම්පරය ඇතුල් කරන්න හෝ අදින්න | ජම්පර් නැත: Q+ මාදිලිය; ජම්පර් සමඟ: Q- මාදිලිය | |
| LED | නිරන්තරයෙන් ක්‍රියාත්මකයි | ස්ථාවර තත්වයක් යටතේ වැඩ කිරීම |
| සෑම තත්ත්පර 0.2කටම ක්‍රියාත්මක හෝ අක්‍රිය | දත්ත සැකසීම සහ පාලන ලක්ෂ්යය සෙවීම | |
| සෑම තත්පර 1කටම ක්‍රියාත්මක හෝ අක්‍රිය | ආදාන දෘශ්‍ය බලය ඉතා දුර්වලයි | |
| සෑම තත්පර 3කටම ක්‍රියාත්මක හෝ අක්‍රිය | ආදාන දෘශ්‍ය බලය ප්‍රබල වැඩිය | |
| PD2 | ෆොටෝඩයෝඩය සමඟ සම්බන්ධ කරන්න | PD port ෆොටෝඩයෝඩයේ කැතෝඩය සම්බන්ධ කරයි |
| GND port ෆොටෝඩයෝඩයේ ඇනෝඩය සම්බන්ධ කරයි | ||
| පක්ෂග්රාහී වෝල්ටීයතා | In, Ip: I arm සඳහා Bias වෝල්ටීයතාවය | Ip: ධනාත්මක පැත්ත; තුළ: සෘණ පැත්ත හෝ බිම |
| Qn, Qp: Q හස්තය සඳහා නැඹුරු වෝල්ටීයතාවය | Qp: ධනාත්මක පැත්ත; Qn: සෘණ පැත්ත හෝ බිම | |
| Pn, Pp: P හස්තය සඳහා පක්ෂග්රාහී වෝල්ටීයතාවය | Pp: ධනාත්මක පැත්ත; Pn: සෘණ පැත්ත හෝ බිම | |
| UART | UART හරහා පාලකය ක්‍රියාත්මක කරන්න | 3.3: 3.3V යොමු වෝල්ටීයතාවය |
| GND: බිම | ||
| RX: පාලකය ලැබීම | ||
| TX: පාලක සම්ප්රේෂණය |
1 Polar පද්ධතියේ RF සංඥා මත රඳා පවතී. පද්ධතියේ RF සංඥාවක් නොමැති විට, ධ්රැවීය ධනාත්මක විය යුතුය. RF සංඥාව යම් මට්ටමකට වඩා වැඩි විස්තාරයක් ඇති විට, ධ්රැව ධනාත්මක සිට සෘණ දක්වා වෙනස් වේ. මෙම අවස්ථාවේදී, Null point සහ Peak point එකිනෙක මාරු වනු ඇත.Q+ ලක්ෂ්යය සහ Q- ලක්ෂ්යය එකිනෙකා සමඟද මාරු වේ. Polar ස්විචය පරිශීලකයාට ධ්රැව වෙනස් කිරීමට හැකියාව ලබා දෙයි.
මෙහෙයුම් ස්ථාන වෙනස් නොකර කෙලින්ම.
2පාලක photodiode භාවිතා කිරීම හෝ modulator photodiode භාවිතා කිරීම අතර එක් තේරීමක් පමණක් තෝරාගත යුතුය. හේතු දෙකක් නිසා රසායනාගාර පරීක්ෂණ සඳහා පාලක ෆොටෝඩියෝඩ භාවිතා කිරීම නිර්දේශ කෙරේ. පළමුව, පාලක photodiode ගුණාංග සහතික කර ඇත. දෙවනුව, ආදාන ආලෝක තීව්‍රතාවය සීරුමාරු කිරීම පහසුය. මොඩියුලේටරයේ අභ්‍යන්තර ෆොටෝඩයෝඩය භාවිතා කරන්නේ නම්, කරුණාකර ෆොටෝඩයෝඩයේ ප්රතිදාන ධාරාව ආදාන බලයට දැඩි ලෙස සමානුපාතික වන බවට වග බලා ගන්න.
